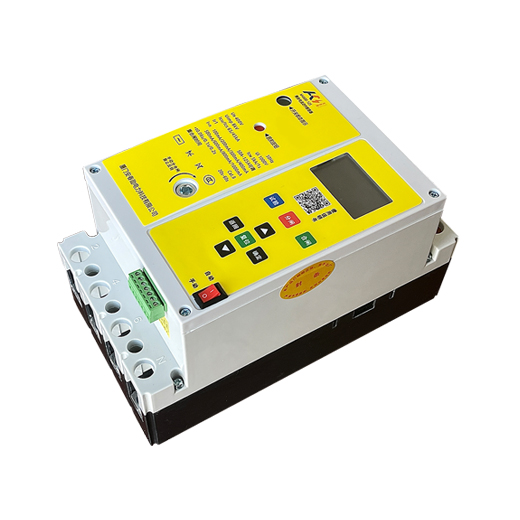

产品功能及保护原理

一、保护原理

• 1.1 漏电（剩余电流）保护
  断路器设有剩余电流保护，保护动作类型通过软压板进行投退，漏电（剩余）电流及时间定值分别独立整定。当漏电（剩余）电流大于整定值，经整定延时跳闸或告警。投跳闸时，跳闸后自动重合闸（重合闸功能开启情况下）。
• 1.2 长延时（过载）保护
  断路器设置长延时（过载）保护功能，保护具有独立的电流及时间定值，当断路器工作电流大于整定值的1.2倍，经整定时间反时限后跳闸或告警。长延时（过载）保护动作后不进行重合闸，若投入“过载重合”功能，则经过载重合整定时间后，进行重合闸（重合闸功能开启情况下）。
• 1.3 短延时（短路短延时）保护
  断路器设有短延时（短路短延时）保护功能，短延时（短路短延时）保护压板投入，当任一相电流大于整定倍数经过延时（定时限或反时限）动作，短延时（短路短延时）保护动作可由控制字选择跳闸或退出。投跳闸时，跳闸后自动重合闸（重合闸功能开启情况下）。
• 1.4 瞬时保护
  断路器设有瞬时保护功能，短延时（短路短延时）保护压板投入，当任一相电流大于整定倍数经过延时（定时限）动作，保护动作可由控制字选择跳闸或退出。投跳闸时，跳闸后自动重合闸（重合闸功能开启情况下）。
• 1.5 欠电压保护
  断路器设有低压保护，在电力系统故障电压降低（或母线失压）时，低电压保护用来跳闸或告警。跳闸或告警由控制字选择。保护断路器合位时开放。投跳闸时，跳闸后在电压恢复到“整定恢复值”后自动重合闸（重合闸功能开启情况下）。
• 1.6 过电压保护
  断路器设有过电压保护功能。当保护压板投入时，任一相电压大于定值时保护动作，动作可由控制字选择跳闸或告警。保护断路器合位时开放。投跳闸时，跳闸后在电压恢复到“整定恢复值”后自动重合闸（重合闸功能开启情况下）。
• 1.7 缺相保护
  断路器设有缺相保护功能。当保护压板投入时，任一相电压小于定值时保护动作，动作可由控制字选择跳闸或告警。保护断路器合位时开放。投跳闸时，跳闸后在电压恢复正常后自动重合闸（重合闸功能开启情况下）。
• 1.8 上电合闸功能
  断路器设置上电合闸功能。当保护压板投入时，断路器上电后，在未有故障状态下（过压、欠压、缺相、缺零），断路器自动进行合闸。
• 1.9 失电跳闸功能
  当断路器进线端失电或母线失压状况下，要求切断负载的场合，可进行此保护功能投退，失电判断条件为三相电压都小于缺相电压整定值。
• 1.10 漏电记录整定
  断路器运行状态下，需记录负载漏电流数据，用于监测或预判配电线路设备及使用状况，通过此功能，可整定漏电流变化状态及时间间隔。漏电流记录采用差值与时间相结合的方法。
• 1.11 超限告警设置
  超限告警设置，分别用于“漏电超限整定值”整定漏电流超限记录状态，“电流超限整定值”用于过载电流预报警值整定。
• 1.12 超温保护
  断路器配置有四路NTC温度传感器，实时监测A、B、C、N相负载温升情况，用于断路器本体开关保护，可通过软压板进行跳闸温度整定、跳闸后恢复温度整定及超温时间整定。投入跳闸后，在保护动作后，温度恢复到“恢复温度”后，断路器自动进行重合闸。
• 1.13 特波保护
  特波保护是基于漏电流保护的一种特殊情况，在不同的漏电模式或触电情况下，漏电流的波形会出现不同的特征。通过软压板可以进行特波电流及动作时间的整定。
• 1.14 突变保护
  断路器在正常运行下，漏电流趋于平稳缓慢的变化状态，若突然陡变则有可能是负载设备故障或人畜触电，此时应及时切断负载电源以保护后端设备或人畜。突变电流及动作时间可通过软压板进行投退。
• 1.15 过载重合
  过载重合功能仅使用于长延时（过载）保护状态下，投入此功能后，再过载跳闸后，经“过载重合延时”后，断路器自动进行合闸功能。
• 1.16 电流失衡
  提供断路器在负载不平衡状态下一种保护功能，当三相电流中任一相电流不平衡度达到整定值时，经延时后保护动作。
• 1.17 缺零保护
  对于三相四线接地系统，负载零线断失会造成设备异常运行或造成不可知损失，故断路器提供缺零保护功能，通过软压板进行投退及延时动作整定。在保护动作后，且故障恢复状态下，断路器自动进行重合闸。
• 1.18 重合闸功能
  断路器重合闸功能可通过此压板进行关断及自动重合闸时间整定。退出此功能后，自动重合闸功能失效，仅“上电合闸”功能不受此限。
• 1.19 外部分断
  外部分断功能为外部遥信控制功能使能，退出状态下，则外部分、合无效。可通过软压板设置或通讯设置。外部分断后闭锁自动合闸功能。
• 1.20 定时试跳
  断路器可通过软压板进行定时试跳时间整定及功能投退。
• 1.21 实时波形及谐波分量
  实时显示Ua、Ub、Uc、Ia、Ib、Ic、Io等实时波形及相应谐波分量频谱图。可记录保护跳闸前2个周波，跳闸后6个周波的8次记录，录波数据包括录波的启动/返回及保护动作时刻及故障模拟量。（故障录波为选配）
• 1.22 实时时钟及网络通讯
  断路器内部带有实时时钟，该时钟自动进行闰年调整，断路器失电时自动切换内部锂电池供电，在电池无断路及其他异常情况下供电不少于3年。断路器与自动化主站通信时，接受对时。断路器预置一路RS485接口，可方便级联或转接
  各接口类型及协议。
• 1.23 远动设置（选配）
  断路器可进行单独组网及就地遥控、远方遥控及查询等功能，极大方便终端用户对数据及状态的查询控制。

二、保护动作、运行状态及事件记录说明

断路器运行中发生保护动作、运行状态及数据记录时，相关的动作、状态及数据记录都可以通过断路器本体进行查看。可存储512条漏电记录、256条保护动作记录及256条各类事件记录。报告信息掉电不丢失，所有事件可手动清除。

断路器保护动作信息表一

断路器运行状态信息表二

三、定值整定范围及系统设置参数

四、安装尺寸与连接

4.1 断路器安装尺寸示意图

4.2 外部端子接线示意图

通讯模块接线端子说明：
（1）通讯接口：端子1为485A、2为485B。
（2）控制分、合闸：端子3、4接通控制分闸、端子4、5 接通正常合闸。
（3）无源开关状态辅助接点：端子6、7导通表示开关合闸，端子6、7断开表示开关分闸。
